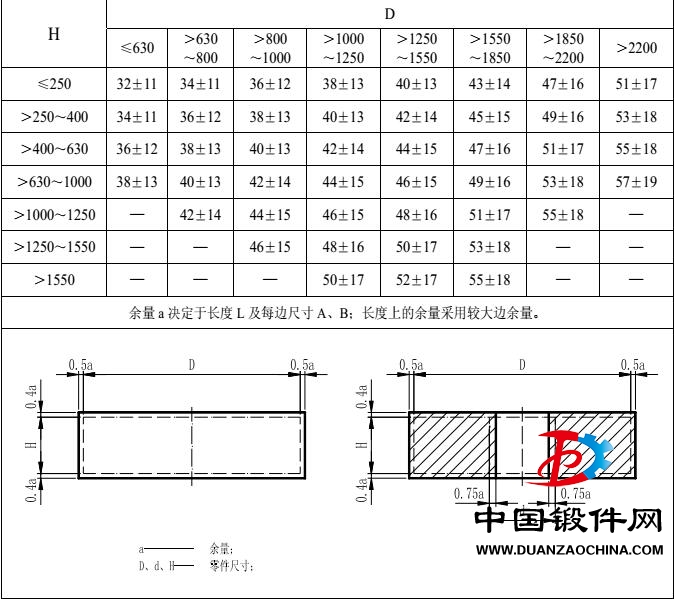

圓餅類、沖孔類自由鍛件加工余量與公差標準
1、本標準規定的余量與公差。可按不同的工藝要求加在零件所標注的基本尺寸上，若是粗加工圖，其余量則可按0.8a - 1.0a選取。
2、本標準規定鍛件上、下公差各為相應余量的1/3。
3、鍛件不加工表面上的公差，根據鍛件的形狀和尺寸，按本標準確定，余量為零。
4、鍛件的基本尺寸的個位數數值圓到0或5.
5、試制產品的余量和公差可比本標準的數值適當放大。
不帶孔圓盤尺寸D/H≥6時，允許鍛件帶有鼓形。
沖孔件孔勁極限尺寸的計算見下式：
dmax=0.37D+6
dmin=0.208H+33
式中：
D-沖孔前鍛坯直徑，單位為毫米；
H-沖孔前鍛坯高度，單位為毫米。
