一、鍛件毛坯材料

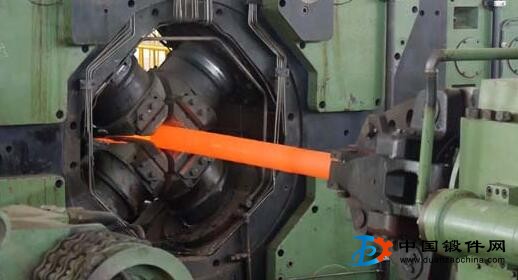

徑向鍛造是采用多錘頭，又是沿徑向鍛打，金屬變形處于三向壓應(yīng)力狀態(tài)，有利于提高金屬塑性，因此能加工的材料范圍較廣，不僅適用于鍛造一般鋼材，也適于鍛造高強(qiáng)度低塑性的高合金鋼，尤其適用于難熔金屬如鎢、鉬、鈮等及其合金的開(kāi)坯和鍛造。對(duì)于冷鍛來(lái)說(shuō)，材料硬度在85HRB以下最容易鍛打，103HRB以上不適合冷鍛。對(duì)于鋼來(lái)說(shuō)，w(C)在0.22%以下進(jìn)行冷鍛。對(duì)于高碳鋼冷鍛時(shí)，則需經(jīng)過(guò)滲碳體球化退火，未退火
的則是細(xì)的珠光體合適。
二、鍛件毛坯尺寸
一般實(shí)心鍛件毛坯直徑等于或稍大于鍛件直徑。鍛空心件應(yīng)選用管坯，為保證芯棒能自由投入，管坯的內(nèi)徑至少應(yīng)比芯棒直徑大1-2mm。至于管坯壁厚可根據(jù)鍛件壁厚尺寸，適當(dāng)考慮縮徑時(shí)截面減小和壁厚略有增加來(lái)選取。若壁厚和外徑尺寸允許時(shí)，可有意選用內(nèi)徑較大的管坯，在鍛打時(shí)，氧化皮自動(dòng)脫落，可得到光滑的內(nèi)表面。
確定毛坯體積所考慮的其他因素與一般鍛造方法相同。
三、鍛件毛坯形式
徑向鍛造的毛坯不僅有棒材、線(xiàn)材、管材，而且可用深拉深件、鐓粗件、擠壓件、車(chē)削件、鏜孔件等預(yù)成形件及切削加工件。
四、鍛件毛坯加熱
熱徑向鍛造時(shí)，由于加熱產(chǎn)生氧化皮使錘頭和設(shè)備損傷，應(yīng)考慮無(wú)氧化加熱。
