鍛件表面粗糙度的定義
鍛件表面粗糙度是指加工表面上具有的較小間距和峰谷所組成的微觀幾何形狀特征。其波長與波高之比值一 般小于50。
鍛件表面粗糙度的評定參數
國家標準中規定與高度特性有關的評定參數如下。
①輪廓算術平均偏差Ra，在取樣長度l內，被測輪廓上各點到輪廓中線偏移距離值的算術平均值。
②輪廓不平十字高度Rz兄在取樣長度l內，5個的輪廓峰 高的平均值與5個的輪廓谷深的平均值之和。
③輪廓高度Ry在取樣長度l內，輪廓峰頂線和輪廓谷底線之間的距離。

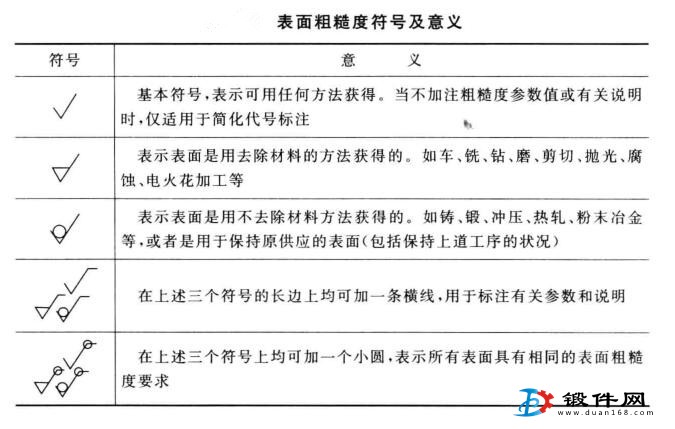

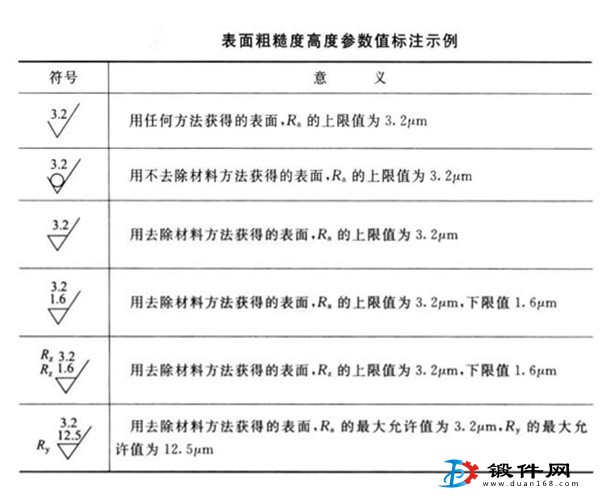

鍛件表面粗糙度符號表面粗糙度符號下表1。表面粗糙度高度參數標注見下表2。
