1.機(jī)械式清理

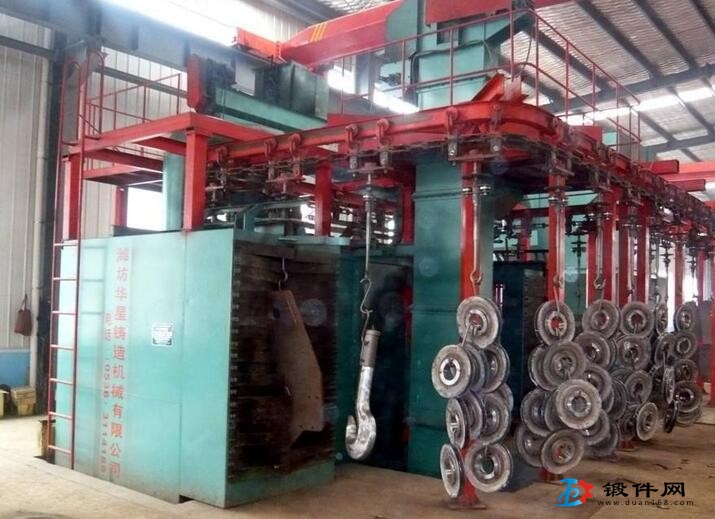

機(jī)械式清理目前都采用滾簡(jiǎn)噴丸方法，鋁合金和鎂合金鍛件一般不適合用這種方法，因?yàn)檫@些材料較軟，噴丸可能破壞鍛件上的高肋、薄壁或銳邊等幾何形狀的清晰程度，例如棱角變鈍和缺肉等。鈦合金鍛件可以釆用噴丸清理方法，但必須使用玻璃丸代替鋼丸或鐵丸。
2.酸洗
1）酸洗過度
酸洗過度可能在鍛件表面上造成麻點(diǎn)或麻坑。麻點(diǎn)和麻坑能向鍛件的內(nèi)部發(fā)展，深度可達(dá)1mm以上。造成酸洗過度的原因有：酸洗液的配比不適當(dāng)；酸洗時(shí)間過長(zhǎng)；酸洗溫度過高等。
2）腐蝕
腐蝕也會(huì)在鍛件表面上造成麻點(diǎn)或麻坑。造成腐蝕的原因可能在于鍛件本身。例如在鍛件的兩端和切邊后分模面上流線露頭的地方，由于構(gòu)成流線的雜質(zhì)和基體材料的電極電位不同，從而產(chǎn)生電化學(xué)腐蝕作用。此外，鍛件的材料里如果存在兩種以上電位差不同的相或嚴(yán)重偏析的合金元素，也會(huì)發(fā)生電腐蝕。材料中有些雜質(zhì)本身的抗腐蝕性較差，也容易受到酸洗液的侵蝕。
