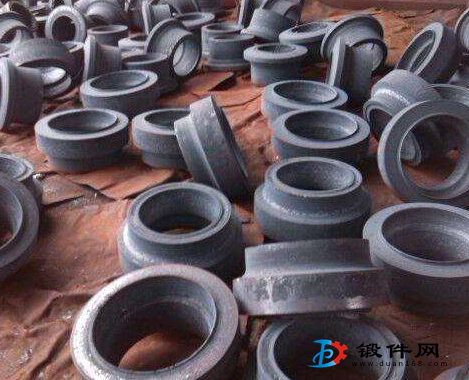

齒輪鍛件主要用處我國(guó)傳動(dòng)行業(yè)領(lǐng)域。正火溫度選用原則上，正火溫度要高于后續(xù)的熱處理工藝溫度，這樣可有效地控制熱處理變形。齒輪用鋼選用SAE8620H鋼材，正火溫度為930℃。
正火保溫時(shí)間為了充分消除鍛件的殘余應(yīng)力，細(xì)化晶粒，使鋼件的切削加工性能提高，并且降低齒輪在后續(xù)熱處理過(guò)程中的淬火變形，正火需要一定的保溫時(shí)間。齒輪用鋼選用的SAE8620H鋼材，正火保溫時(shí)間應(yīng)根據(jù)產(chǎn)品有效尺寸計(jì)算得出。
正火后的冷卻速度控制正火后的冷卻速度是為了控制正火后齒輪的硬度，得到比較均勻的正火組織和晶粒度，改善鋼件的切削加工性能。齒輪用鋼選用的SAE8620H鋼材，正火后的冷卻方式根據(jù)季節(jié)調(diào)整，毛坯出爐后，夏季采用軸流風(fēng)機(jī)吹風(fēng)，加大冷卻速度；冬季將出爐毛坯移入地坑中，降低冷卻速度。通過(guò)這樣的方式來(lái)控制鍛件的硬度。
齒輪鍛件用鋼為SAE8620H，毛坯分別采用普通正火和等溫正火工藝。結(jié)果表明，同一爐工件，采用等溫正火工藝，正火硬度的散差由普通正火的39HBW改善到14HBW左右。采用等溫正火后，工件正火硬度及其均勻性都得到了提高。
