不銹鋼與碳鋼相比，具有下列特點(diǎn)：
1）高的電陰率，約為碳鋼的5倍。
2）大的線膨脹系數(shù)，比碳鋼大40％，并隨著溫度的升高，線膨脹系數(shù)的數(shù)值也相應(yīng)地提高。
3）低的熱導(dǎo)率，約為碳鋼的1/3。
使用注意：
1、為防止由于法蘭蓋加熱而產(chǎn)生睛間腐蝕，焊接電流不宜太大，比碳鋼焊條較少20%左右，電弧不宜過長，層間快冷，以窄焊道為宜。
2、焊條使用時(shí)應(yīng)保持干燥，鈦鈣型應(yīng)經(jīng)150℃干燥1小時(shí)，低A氫型應(yīng)經(jīng)200-250℃干燥1小時(shí)(不能多次重復(fù)烘干，否則藥皮容易開裂剝落)，防止焊條藥皮粘油及其它臟物，以免致使焊縫增加含碳量和影響焊件質(zhì)量。
3、法蘭管件焊接時(shí)，受到重復(fù)加熱析出碳化物，降低耐腐蝕性和力學(xué)性能。
4、鉻法蘭管件焊后硬化性美標(biāo)法蘭較大，容易產(chǎn)生裂紋。若采用同類型的鉻不銹鋼焊條(G202、G207)焊接，必須進(jìn)行300℃以上的預(yù)熱和焊后700℃左右的緩冷處理。若焊件不能進(jìn)行焊后熱處理，則應(yīng)選用法蘭管件焊條(A107、A207)。
5、法蘭，為改善耐蝕性能及焊接性而適當(dāng)增加適量穩(wěn)定性元素TI、NB、MO等，焊接性較鉻法蘭好一些。采用同類型的鉻法蘭焊條(G302、G307)時(shí)，應(yīng)進(jìn)行200℃以上的預(yù)熱和焊后800℃左右的回火處理。若焊件不能進(jìn)行熱處理，則應(yīng)選用法蘭管件焊條(A107、A207)。
6、法蘭管件,對焊法蘭焊條具有良好耐腐蝕性和抗氧化性，廣泛應(yīng)用于化工、化肥、石油、醫(yī)療機(jī)械制造。

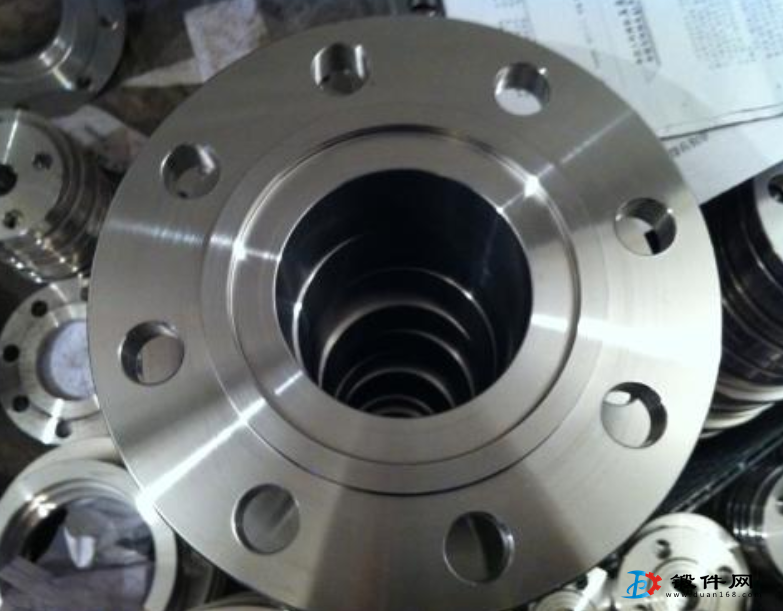

法蘭是一種盤狀零件，在管道工程中最為常見，法蘭都是成對及與閥門上的配套法蘭使用的。 在管道工程中，法蘭主要用于管道的連接。在需要連接的管道，各種安裝一片法蘭盤，低壓管道可以使用絲接法蘭，4公斤以上壓力的使用焊接法蘭。兩片法蘭盤之間加上密封墊，然后用螺栓緊固。不同壓力的法蘭有不同的厚度和使用不同螺栓。
