胎模鍛件圖是根據產品零件圖考慮分模面，加工余量、鍛造公差、工藝余塊、模鍛斜度及圓角半徑等工藝要求而繪制的成品鍛件圖， 鍛件生產中胎模設汁中應注意什么？
鍛件圖分冷鍛件圖和熱鍛件圖兩種。

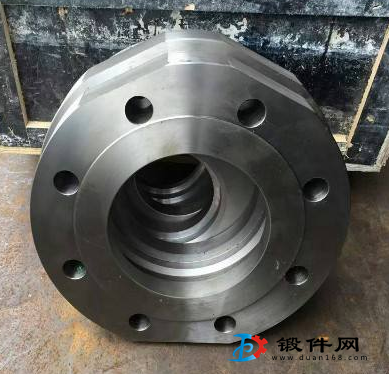

冷鍛件圖是表示胎模鍛件最終的形狀和尺寸，供胎模鍛件生產和檢驗使用。通常所說胎鍛模件圖是指冷鍛件圖。它是機加工車間的毛坯圖，又是鍛工車間的成品圖。因此，胎鍛模件圖是鍛工車間進行生產、編制工藝、設計工模具、驗收鍛件的主要技術文件。
熱鍛件圖是表示胎模鍛件在終鍛時的狀態，又稱制模用鍛件圖，供模具制造和模具檢驗使用，它是根據冷鍛件圖加上沖孔連皮，并考慮材料的冷縮量及模具磨損等情況而制定的。
繪制胎模鍛件圖有哪咚要求？
繪制胎模鍛件圖的基本要求是：
①鍛件圖上的鍛件形狀是用粗實線的，而簡化的零件形狀則用雙點劃線表示，使零件各部位的余塊、余量都盡可能地反映出來。
②鍛件的尺寸注在尺寸線上，而機械加工后的零件尺寸則注在尺寸線下面，并加括號以示區別。高度方向鍛造公差可以另注說明。
③鍛件其他質量要求都要在技術條件中加以說明。
繪制胎模鍛件圖包括哪些內容?
胎模鍛件圖的繪制大致應該包括以下內容：
①確定分模的位置和形狀。
②確定鍛件加工余錄、工藝余塊及鍛造公差。
③確定模鍛斜度。
④確定圓角半徑。
⑤確定沖孔連皮的形式和尺寸。
⑥提出鍛件的技術要求。
胎模鍛件技術條件僅栝哪些內容？
胎模鍛件技術條件主要有：
①未注明鍛造公差、圓角半徑及模鍛斜度。
②鍛后熱處理方法及硬度。
③鍛件淸理方法及允許殘留毛邊寬度。
④鍛件表面允許缺陷的位置及深度。
⑤鍛件允許錯移毋、彎曲度、同心度等。
