蒸汽-空氣自由鍛錘是指既可以用蒸汽（壓力為700?900kPa） 作為動力，也可以用壓縮空氣（壓力為600?800kPa）作為動力的 一種錘。所用蒸汽由熱電站或動力站供給；壓縮空氣一般由壓縮空 氣站供給。
1、蒸汽-空氣自由鍛錘的工作原理

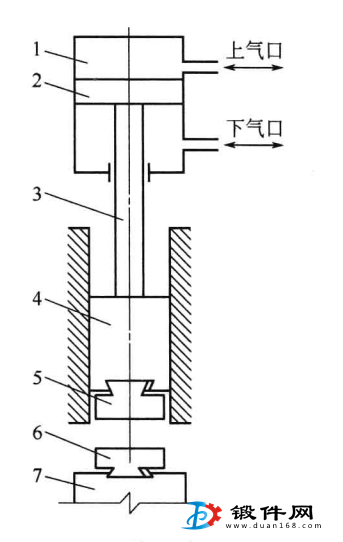

當蒸汽（或壓縮空氣）從下氣口進入汽缸1的活塞下面時，在氣體壓力作用下，將活塞2、錘桿3、錘頭4和上砧塊5整個 落下部分升起，而汽缸上部（活塞上 部）的氣體經上氣口排出。通過操縱 系統的變換進、排氣方向，氣體進入 汽缸上部時，落下部分在氣體壓力和 自重的作用下快速落下，進行打擊下砧塊6上的坯料。同時汽缸下部的氣體經下氣口排岀。如此反復，實現對鋼坯的鍛造。
2、蒸汽-空氣自由鍛錘的結構
蒸汽-空氣自由鍛錘可分為單臂式、 雙柱式和橋式三種結構，具體如下。
①單臂式單臂式機架為一個整 體立柱而位于錘頭的一側，可以在三面 操作，特點是空間大，操作方便且結構 簡單，價格便宜。但是，整個機架剛性差，錘頭無導軌,
1000kg錘以下。
②雙柱式支承著汽缸等零部件，稱為拱式蒸汽-空氣兩用自由鍛錘。該錘結 構緊湊，剛性好，錘頭在兩側立柱的導軌中運動，打擊平穩。但是，操作只能位于前后兩面，空間小，給操作者帶來一定困難。
③橋式橋式立柱位于左右兩側，頂部有一個橫梁組成門形 機架，機架上部安裝汽缸等零件。操作空間大，特別適應大尺寸的 鍛件。但錘的輪廓較大，占地面積多，錘頭導向部分剛性差，連接螺釘易斷，故這種錘已很少使用。
3、蒸汽-空氣自由鍛錘使用規則
其班前準備工作主要如下。
①檢查地角、導軌、調整楔和汽缸平板等螺釘有無松動、裂紋以及其他特殊情況。
②檢查上、下砧墊、砧塊與楔固定結合情況。
③打開氣閥排除冷凝水。
④檢查導軌、操作手柄系統等潤滑是否良好，按規定添加潤滑油。
⑤使用前將錘頭、砧塊和錘桿預熱至100?150笆。
4、鍛造生產中注意事項主要如下。
①發現異常噪聲或漏氣，立即停錘檢修。
②禁止打冷鐵或較薄的低溫鍛件，盡量避免偏心鍛造和錘空擊。
③隨時清除下砧的氧化皮。
