- 商品詳情
- 單位名稱： 上海閥天閥門有限公司
- 手機號碼： 13817238068

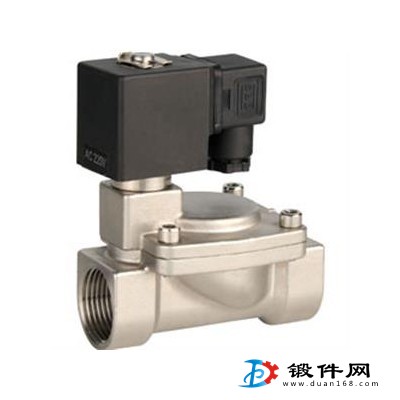

- 產品名稱： 膜片式電磁閥
- 材質型號： 上海閥天
- 供應地址： 上海市化學工業區奉賢區
膜片式電磁閥原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。
膜片式電磁閥里有密閉的腔，在的不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油剛的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。
微型電磁閥適用介質：水、氣、熱水、油
介質溫度: 0℃～120℃
電壓:AC24V/110V/220V/230V/240V 50/60HZ DC24V/12V
線圈保護系數：鐵殼線圈IP54
控制方式：常開、常閉
泄 漏 量： 零
膜片式電磁閥產品規格 | ||||||||||||||||
型號 | 2W025- 06 | 2W025- 08 | 2W040- 10 | 2W160- 10 | 2W160- 15 | 2W200- 20 | 2W250- 25 | 2W350- 35 | 2W400- 40 | 2W500- 50 | ||||||
符號 | ||||||||||||||||
使用流體 | 空氣、水、油、瓦斯 | |||||||||||||||
動作方式 | 直動式 | |||||||||||||||
型式 | 膜片式 | |||||||||||||||
流量孔徑mm | 2.5 | 4 | 16 | 20 | 25 | 35 | 40 | 50 | ||||||||
CV值 | 0.23 | 0.6 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | ||||||||
接管口徑 | 1/8" | 1/4" | 3/8" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | ||||||
使用流體粘滯度 | 20 CTS以下 | |||||||||||||||
使用壓力kg/cm2 | 水：0-10 空氣：0-10 油：0-5 | |||||||||||||||
工作溫度 | -5 - 80℃ | |||||||||||||||
使用電壓范圍 | ±10% | |||||||||||||||
閥體材質 | 黃銅、不銹鋼 | |||||||||||||||
油封材質 | NBR或VITON | |||||||||||||||
膜片式電磁閥參數尺寸圖
