金屬加工條件包括變形溫度、變形速度和變形方式。
變形溫度：

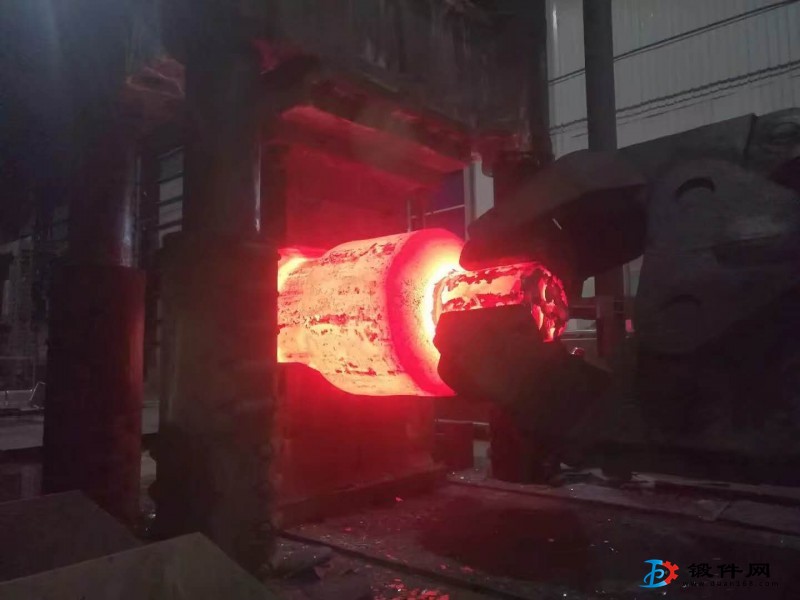

提高金屬變形時的溫度，是改善金屬可鍛性的有效措施金屬在加熱過程中，隨著加熱溫度的升高，金屬原子的活動能力增強(qiáng)，原子間的吸引力減弱，容易產(chǎn)生滑移，因而塑性提高，變形抗力降低，可鍛性明顯改善，故鍛造一般都在高溫下進(jìn)行。
金屬的加熱在整個生產(chǎn)過程中是一個重要的環(huán)節(jié)，它直接影響著生產(chǎn)率、產(chǎn)品質(zhì)量及金屬的有效利用等方面。
對金屬加熱的要求是:
在鍛造坯料均勻熱透的條件下，能以較短的時間獲得加工所需的溫度，同時保持金屬的完整性，并使金屬及燃料的消耗最少其中重要內(nèi)容之一是確定金屬的鍛造溫度范圍，即合理的始鍛溫度和終鍛溫度。始鍛溫度即開始鍛造溫度，原則上要高，但要有一個限度，如超過此限度，則將會使鋼產(chǎn)生氧化、脫碳、過熱和過燒等加熱缺陷所謂過燒是指金屬加熱溫度過高，氧氣滲入金屬內(nèi)部，使晶界氧化，形成脆性晶界，鍛造時易破碎，使鍛件報廢碳鋼的始鍛溫度應(yīng)比固相線低200℃左右。
終鍛溫度即停止鍛造溫度，原則上要低，但不能過低，否則金屬將產(chǎn)生加工硬化，使其塑性顯著降低，而強(qiáng)度明顯上升，鍛造時費力，對高碳鋼和高碳合金工具鋼而言甚至打裂。
變形速度：
變形速度級單位時間內(nèi)的變形程度變形速度對金屬可鍛性的影響，它對可鍛性的影響是矛盾的一方面隨著變形速度的提高，回復(fù)和再結(jié)晶來不及進(jìn)行，不能及時克服加工硬化現(xiàn)象，使金屬的塑性下降，變形抗力增加，可鍛性變壞另一方面，金屬在變形過程中，消耗于塑性變形的能量有一部分轉(zhuǎn)化為熱能，相當(dāng)于給金屬加熱，使金屬的塑性提高、變形抗力下降，可鍛性變好變形速度越大，熱效應(yīng)越明顯。
變形方式：
變形方式不同，變形金屬內(nèi)應(yīng)力狀態(tài)不同例如擠壓變形時為三向受壓狀態(tài)；而拉拔時則為兩向受壓、一向受拉的狀態(tài)；墩粗時坯料中心部分的應(yīng)力狀態(tài)是三向壓應(yīng)力，周邊部分上下和徑向是壓應(yīng)力，切向是拉應(yīng)力。
實踐證明，三個方向的應(yīng)力中，壓應(yīng)力的數(shù)目越多，則金屬的塑性越好；拉應(yīng)力的數(shù)目越多，則金屬的塑性越差同號應(yīng)力狀態(tài)下引起的變形抗力大于異號應(yīng)力狀態(tài)下的變形抗力拉應(yīng)力使金屬原子間距增大，尤其當(dāng)金屬的內(nèi)部存在氣孔、微裂紋等缺陷時，在拉應(yīng)力作用下，缺陷處易產(chǎn)生應(yīng)力集中，使裂紋擴(kuò)展，甚至達(dá)到破壞報廢的程度壓應(yīng)力使金屬內(nèi)部原子間距減小，不易使缺陷擴(kuò)展，故金屬的塑性提高但壓應(yīng)力使金屬內(nèi)部摩擦阻力增大，變形抗力亦隨之增大。綜上所述，金屬的可鍛性既取決于金屬的本質(zhì)，又取決于變形條件在壓力加工過程中。要力求創(chuàng)造最有利的變形條充分發(fā)揮金屬的塑性，降低變形抗力，使能耗最少，變形進(jìn)行得充達(dá)到加工的最佳效果。
