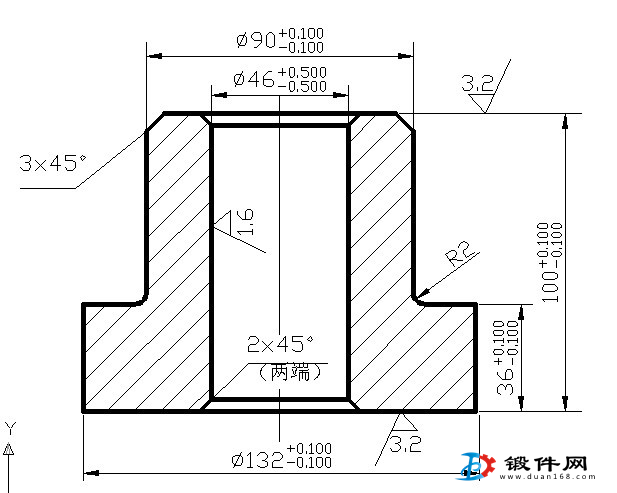

如圖，根據零件圖繪制鍛件圖。
在1噸模鍛錘上模鍛，生產批量為成批生產。
解：計算過程如下
1、確定機械加工余量和公差
（1）計算鍛件質量m
（2）計算鍛件復雜系數S
S在
范圍內，所以復雜系數為
級。
（3）材質系數M
45鋼含碳量c%=0.42~0.50%<0.65%
所以材質系數為
級。
（4）由表2-2、表2-3查得零件加工余量
鍛件厚度尺寸100mm，余量2.0~2.5mm，取2.5mm。
鍛件長度尺寸132mm，余量2.0~2.5mm，取2.5mm。
內孔直徑尺寸46mm，余量2.6mm。
根據鍛件質量m、復雜系數S、材質系數M，由表2-4、2-6查公差
鍛件尺寸132mm，公差
；
鍛件尺寸90mm，公差
；
厚度尺寸100mm，公差
；
厚度尺寸36mm，公差
；
內孔直徑46mm，公差
；
錯差1.2mm；
殘留飛邊公差1.2mm；
表面缺陷，不允許超過1.2mm。
2、確定模鍛斜度
由零件尺寸，查得，內表面拔模斜度，外表面拔模斜度。
3、圓角半徑
外圓角半徑r=余量+a=2.5+2=4.5mm，取r=5mm。
內圓角半徑R=（2~3）r，根據需要，取R=8mm。
4、沖孔連皮
連皮厚度
取
圓角半徑

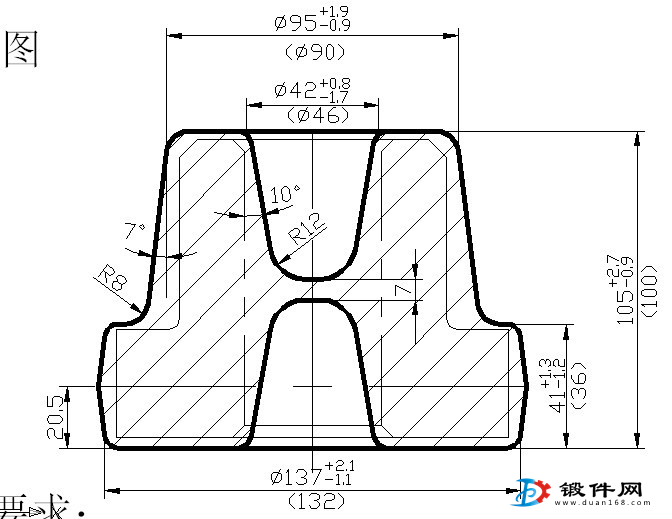

綜上得，鍛件圖如下。
